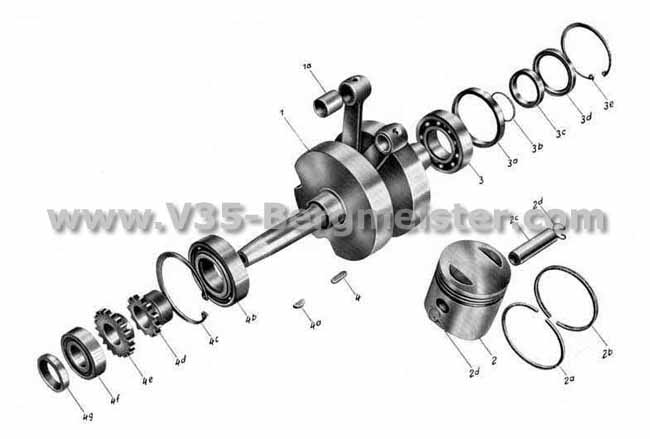

Tafel


Benennung

Anzahl

Bestell-Nr.

2

1

Kurbelwelle vollständig, mit Bild 1 a
Austausch der Kurbelwelle bei
Einsendung der defekten

1

1300 K 6

j

1a

Pleuelbüchse

2

7012 K 15

2

Kolben vollständig, Bild 2, 2 a, 2 b, 2 c, 2 d

2

Kolben, Normalgröße

2

1050 K 04

2

Übergröße I

2

1050 K 05

2

Übergröße II

2

1050 K 06

2

Übergröße III

2

1050 K 07

2

2

Kolben, leer

2

Normalgröße

2

1051 K 1

2

Übergröße I

2

1051 K 13

2

Übergröße II

2

1051 K 14

2

Übergröße III

2

1051 K 15

2

2a

Kolbenring, Normalgröße

4

1073 K 1

2

Kolbenring, Übergröße I

4

1073 K 6

2

Übergröße II

4

1073 K 7

2

Übergröße III

4

1073 K 8

2

2b

Ölabstreifring, Normalgröße

2

1083 K 1

2

Übergröße I

2

1083 K 6

2

Übergröße II

2

1083 K 7

2

Übergröße III

2

1083 K 8

2

2c

Kolbenbolzen

2

1064 K 1

2

2d

Drahtsprengring

4

15 DIN 73123

2

3

Radiaxlager 30 x 62 x 16

1

6206

2

3a

Zwischenring

1

7034 K 13

2

3b

Gummiring

1

1746 K 24

2

3c

Zwischenring

1

7434 K 1

2

3d

Radialdichtring B 40 x 52 x 7

1

DIN 6503

2

3e

Seegerring 62 x 2

1

DIN 472

2

4

Paßfeder A 5 x 3 x 25

1

DIN 6885

2

4a

Scheibenfeder 4 x 5

1

DIN 6888

2

4b

Rollenlager 30 x 62 x 16

1

NL 30 zs

2

4c

Seegerring

1

J 62 x 2

2

4d

Kleines Kettenrad

1

1264 K 3

2

4e

Kleines Zahnrad

1

1374 K 5

2

4f

Radiaxlager 20 x 42 x 12

1

6004

2

4g

Radialdichtring

1

DIN 6503
